Description
Properties
Application
Used globally in applications that require the up most cleanliness and with its heavier wall it is more suited to the arduous applications found in the process plant industry.
Design

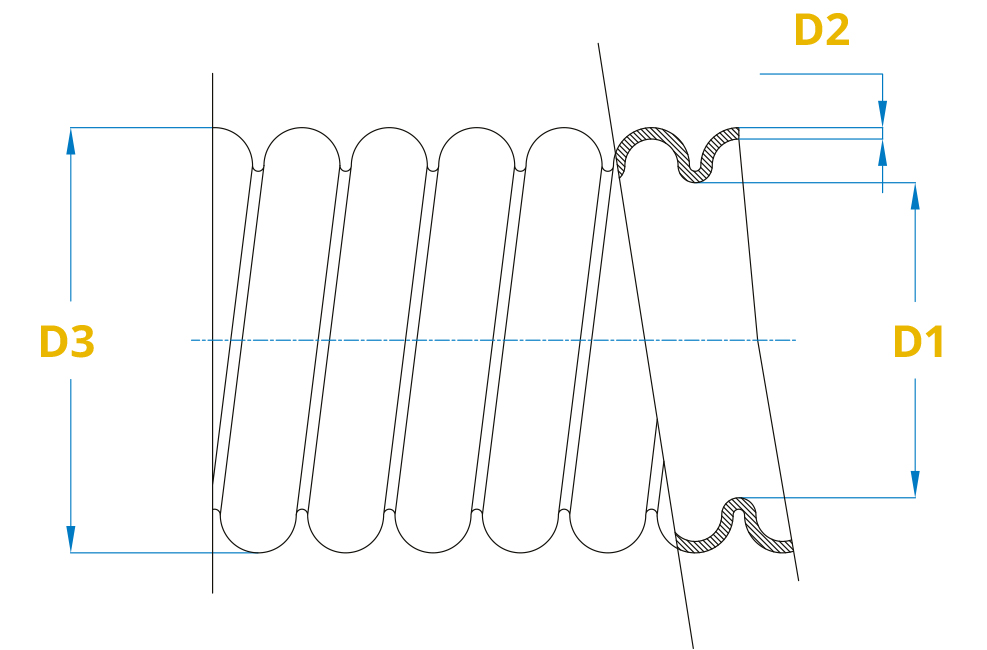

Heavy wall convoluted PTFE tube.
Inner layer
Natural (GP) or Anti-static (AS) helically convoluted heavy wall PTFE tube.
Outer layer
N/A.
Temperature Min
-60°C.
Temperature Max
+260°C.
Material
PTFE to: ‘ASTM D4895, TYPE 1, GRADE 4, CLASS B’ & ‘ASTM D4895, TYPE 1, GRADE 3, CLASS B’
Natural (GP) Part No | Anti-static (AS) Part No | Size (") | ID Nominal (mm) | OD Nominal (mm) | Wall Thickness (mm) | Minimum Bend Radius (mm) | MWP (Bar) | BP (Bar) | Vacuum (mBar) |
---|---|---|---|---|---|---|---|---|---|
PFHC12-GP-PB | PFHC12-AS-PB | 1/2" | 13.08 | 21.90 | 0.89 | 40.00 | 10.00 | 40.00 | 887.00 |
PFHC16-GP-PB | PFHC16-AS-PB | 5/8" | 16.00 | 25.85 | 0.89 | 50.00 | 10.00 | 40.00 | 887.00 |
PFHC20-GP-PB | PFHC20-AS-PB | 3/4" | 19.00 | 30.40 | 1.00 | 60.00 | 10.00 | 40.00 | 887.00 |
PFHC25-GP-PB | PFHC25-AS-PB | 1.00" | 25.40 | 40.00 | 1.20 | 80.00 | 10.00 | 40.00 | 887.00 |
PFHC32-GP-PB | PFHC32-AS-PB | 1.25" | 31.00 | 46.00 | 1.20 | 100.00 | 10.00 | 40.00 | 887.00 |
PFHC40-GP-PB | PFHC40-AS-PB | 1.50" | 35.50 | 50.00 | 1.60 | 120.00 | 10.00 | 40.00 | 887.00 |
PFHC45-GP-PB | PFHC45-AS-PB | 1.75" | 44.00 | 61.00 | 1.60 | 135.00 | 10.00 | 40.00 | 887.00 |
PFHC50-GP-PB | PFHC50-AS-PB | 2.00" | 47.50 | 65.50 | 1.60 | 165.00 | 10.00 | 40.00 | 887.00 |
PFHC65-GP-PB | PFHC65-AS-PB | 2.50" | 60.25 | 87.25 | 1.60 | 230.00 | 10.00 | 40.00 | 887.00 |
PFHC80-GP-PB | PFHC80-AS-PB | 3.00" | 74.00 | 99.00 | 1.60 | 260.00 | 7.00 | 28.00 | 887.00 |
PFHC100-GP-PB | PFHC100-AS-PB | 4.00" | 98.00 | 133.30 | 1.82 | 300.00 | 6.00 | 24.00 | 887.00 |
